iMac 27" Grafikreparatur - mid 2011?

Apple iMac 27" 3.4GHz mid 2011 iMac12,2 - A1312 - MD063LL/A

Dieser iMac wurde zur Analyse eingereicht. Zuvor hat ein anderes Apple-Reparatur-Unternehmen fälschlicherweise ein defektes Netzteil vermutet.
Es ist aber leider eindeutig eine klassische iMac 27" Grafikreparatur nötig.

Problemschilderung

Frau Martin hat an ihrem defekten iMac folgendes Problem beobachtet und uns geschildert:
Der Mac versucht hoch zufahren und der Ladebalken läuft zu 3/4  gleichmäßig durch. Dann stürzt das Gerät ab und es folgt der automatische Neustart. Welcher wiederum zu einem nicht durchlaufenden Ladebalken führt. In Folge entsteht eine Endlosschleife aus missglückten Bootversuchen.

Analyse

Schnell ist durch die Analyse klar, dass weder die Grafik-Platine selber, noch andere Teile beschädigt sind, sondern ausschließlich der GPU-Chipsatz.

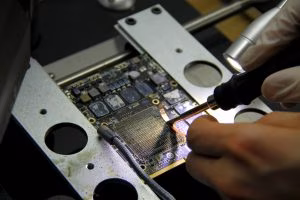

Auf dem Foto sehen Sie daher die Platine ohne den betroffenen GPU-Chipsatz, den der Techniker bereits abgehoben hat.
Unsere Techniker sehen oft schon am Verlauf des Ladebalkens, dass mit einer gewissen Sicherheit ein Grafikschaden vorliegt, weil der Ladebalken auch an funktionierenden Apple Computern immer dann kurz unterbricht, wenn zwischen der integrierten und dedizierten GPU umgeschaltet wird.

Reparatur

iMac Grafikkarte ohne das Grafikchipsatz. iMac Grafikfehler, Grafikkarte Reparatur in Hamburg

Im Detail, wird nach dem Ausbau der Grafik-Platine, die Platine mitsamt dem Chip auf 220 °C erhitzt und der defekte Chip vorsichtig abgehoben. Danach benötigen unsere Techniker eine noch vorsichtigere Hand bei der Reinigung der Platine. Zunächst wird Flussmittel für die Entfernung des Altlotes aufgetragen. Mit der sogenannten Entlötlitze aus Kupfer wird das alte Lot vollständig entfernt.

Erst danach wird die Platine auf 230 °C gebracht um, dann den neuen Chipsatz präzise auf die Pins aufsetzen zu können. Dieser Schritt ist der entscheidende für die erfolgreiche Reparatur. Alle auf dem Chip vorhandenen Lötpunkte müssen exakt auf die Pins aufgesetzt und sauber verbunden werden. Ist dies gelungen, trägt unser Techniker neue Wärmeleitpaste auf. Der gesamte Kühlkörper wird von angesammeltem Staub und alter Wärmeleitpaste befreit.

Tests

Wir führen bei Grafik Reparaturen generell Benchmark-Tests durch. Diese belasten in unterschiedlicher Weise die GPU und dauern ca. 1 bis 1,5 Stunden an damit eine ausreichende Laufstabilität gewährleistet ist. Danach werden selbstverständlich alle weiteren Standardfunktionen Ihres Macs auf ihre Funktion hin überprüft.

Standardproblem

Nach 2/3 bis 3/4 Ladebalken wiederholter Random-Neustart.
Immer genau beim Grafikchipsatz-Wechsel.
Daran erkennen wir, dass es an der dezidierten GPU liegt.

Tests in der Analyse (mit funktionstüchtiger Grafikkarte) werden alle bestanden.

Notizen aus der Werkstatt

  1. Kühlkörper ab
  2. Erhitzung auf 220 Grad, ablösen Chip abheben
  3. Altes Lot wird mit Entlötlitze aus Kupfer entfernt.
  4. Nach gründlicher Reinigung wird Flussmittel aufgetragen.
  5. Neuer Chip mit Pins wird exakt ausgerichtet und bei 230 Grad aufgesetzt.
  6. ZUSAMMENBAU – Wärmeleitpaste
  7. Benchmark-Tests als Grafiktests, dann Belastungstests
